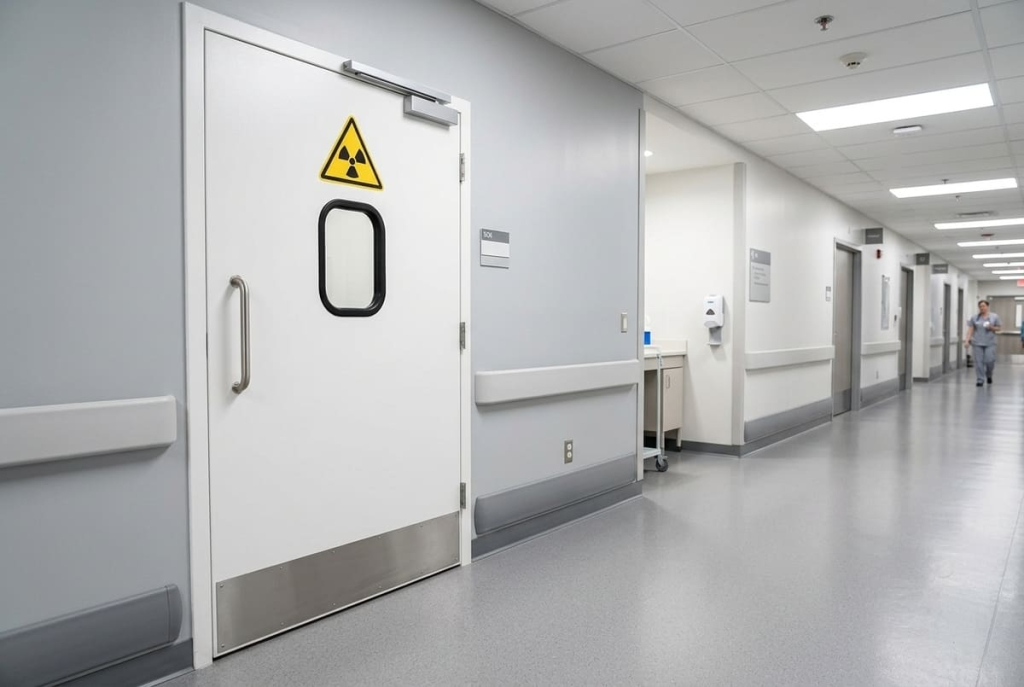

Рентгенозащитные двери: как выбрать свинцовый эквивалент для медицинского кабинета

При проектировании рентгеновского кабинета важно предусмотреть защиту не только стен и перекрытий, но и дверных проёмов. Рентгеновское излучение не должно проникать за пределы помещения в количествах, превышающих допустимые значения. Поэтому для медицинских учреждений используют специальные дверные блоки с радиационной защитой.

Главный параметр такой конструкции — свинцовый эквивалент, обозначаемый в миллиметрах Pb. Он показывает, насколько эффективно материал ослабляет рентгеновское излучение по сравнению со слоем свинца установленной толщины. Но как определить необходимое значение и какие особенности конструкции учитывать при заказе? Разберём основные критерии выбора рентгенозащитных дверей для медицинских объектов.

Что такое свинцовый эквивалент рентгенозащитной двери

Свинцовый эквивалент — характеристика радиационной защиты материала или конструкции. Например, обозначение 1 мм Pb означает, что защитные свойства изделия при заданных условиях испытаний сопоставимы со свойствами слоя свинца толщиной 1 мм.

В рентгенозащитных дверях для формирования защитного барьера применяются листы свинца, встроенные в дверное полотно и предусмотренные конструкцией коробки. При этом эффективность защиты зависит не только от толщины свинцового слоя, но и от конструкции всего дверного блока, качества соединений и отсутствия незащищённых участков.

Для медицинских учреждений применяются двери с различным свинцовым эквивалентом. Выбирать его исключительно по аналогии с другим кабинетом не следует: даже при использовании одинакового оборудования условия эксплуатации и требования к защите могут различаться.

Как выбрать свинцовый эквивалент для рентген-кабинета

Основой для выбора служит проект радиационной защиты. Необходимый свинцовый эквивалент определяет специалист, учитывая параметры оборудования, расположение кабинета и назначение соседних помещений.

При расчёте принимают во внимание несколько факторов.

Тип рентгеновского оборудования. Рентгенографические установки, аппараты компьютерной томографии и другие диагностические системы имеют разные рабочие параметры. Энергия излучения и режимы работы влияют на требования к защитным конструкциям.

Рабочая нагрузка. Учитывается предполагаемое количество исследований и интенсивность использования оборудования. Чем выше суммарная нагрузка, тем важнее корректно рассчитать защиту всех ограждающих конструкций.

Планировка помещения. Значение имеют расположение аппарата, направление первичного пучка, расстояние до дверного проёма и конфигурация кабинета.

Назначение смежных помещений. При расчёте учитывают, находятся ли за дверью коридор, кабинет персонала, зона ожидания или другое помещение, а также характер пребывания в нём людей.

Защитные характеристики остальных ограждений. Дверь должна обеспечивать требуемую защиту в составе помещения, где уже предусмотрены соответствующие решения для стен, пола, потолка и других проёмов.

Таким образом, выбирать свинцовый эквивалент следует по проектным требованиям, а не по принципу «чем больше, тем лучше». Избыточная защита может увеличить массу конструкции и стоимость заказа, не давая необходимого преимущества в конкретном проекте.

Какие значения свинцового эквивалента доступны

Для рентгенозащитных дверей BELWOODDOORS предусмотрены варианты со свинцовым эквивалентом от 0,5 до 3,0 мм Pb. Конкретное значение выбирается с учётом технического задания и расчёта радиационной защиты.

В качестве примера можно рассмотреть рентгенозащитную дверь 3 Pb. Такая модель имеет защитный эквивалент 3 мм Pb и предназначена для медицинских и диагностических учреждений, где соответствующая характеристика предусмотрена проектом.

Важно понимать: значение 3 мм Pb не является универсальным стандартом для любого рентген-кабинета. Для одних объектов проектом может быть предусмотрен меньший эквивалент, для других требования определяются индивидуальным расчётом.

При подготовке заказа необходимо заранее согласовать требуемый показатель, размеры проёма, конструкцию дверного блока и комплектующие. Это помогает избежать ситуации, когда готовое изделие не соответствует проектной документации.

Конструкция рентгенозащитной двери: на что обратить внимание

Свинцовый эквивалент — основной, но не единственный критерий выбора. Для обеспечения защиты важно, чтобы все элементы дверного блока работали как единая система.

Защита полотна и коробки

В конструкции рентгенозащитной двери BELWOODDOORS используются свинцовые листы, предусмотренные в полотне и коробке. Защитные элементы должны обеспечивать непрерывность барьера в пределах всего дверного проёма.

Особое внимание уделяют зонам примыкания полотна к коробке, порогу и притвору. Если в этих местах остаются незащищённые участки, фактическая защита проёма может оказаться недостаточной даже при подходящем свинцовом эквиваленте полотна.

Кромки и отделка

Для медицинских помещений важны устойчивость поверхности к регулярной уборке и сохранение конструкции при интенсивной эксплуатации.

В рентгенозащитной двери BELWOODDOORS применяются финишные покрытия HPL/CPL, а вертикальные торцы полотна защищены элементами из нержавеющей стали. Такая конструкция помогает защитить уязвимые участки от механических повреждений.

При выборе отделки необходимо учитывать режим санитарной обработки помещения и совместимость применяемых моющих и дезинфицирующих средств с материалами дверного блока.

Коробка и порог

Коробка должна соответствовать конструкции полотна и обеспечивать предусмотренное проектом сопряжение защитных элементов. В модели BELWOODDOORS используется стальная коробка с внутренним свинцовым слоем и приставным порогом.

Необходимо учитывать высоту порога, требования к перемещению оборудования и условия эксплуатации помещения. Все элементы, влияющие на непрерывность радиационной защиты, должны быть предусмотрены ещё на стадии проектирования.

Ключевые параметры рентгенозащитной двери и их значение для защиты

При выборе рентгенозащитной двери необходимо оценивать не только свинцовый эквивалент полотна, но и конструкцию дверного блока в целом. Каждый элемент должен соответствовать проектным требованиям и обеспечивать непрерывность защитного контура.

Важно: таблица носит информационный характер и не является нормативом для выбора свинцового эквивалента. Требуемые защитные характеристики и конструкция двери определяются проектом радиационной защиты на основании расчётов. Соответствие установленным требованиям подтверждается в порядке, предусмотренном проектом и действующими нормами, включая необходимые инструментальные измерения и протоколы уполномоченной лаборатории.

Однопольная или двупольная дверь: что выбрать

Выбор количества створок зависит от ширины проёма, планировки и особенностей работы медицинского кабинета.

Однопольная дверь подходит для проёмов, в которых достаточно одной створки для прохода персонала и пациентов. Такое решение удобно, если не требуется регулярно перемещать крупногабаритное оборудование.

Двупольная дверь может потребоваться при увеличенной ширине проёма или необходимости заносить диагностическое оборудование. В этом случае важно предусмотреть защиту зоны соединения створок, включая конструкцию притворной планки.

BELWOODDOORS предлагает изготовление рентгенозащитных дверей в двупольном исполнении и нестандартных размерах. Конкретная конфигурация определяется параметрами объекта и требованиями проекта.

Монтаж и проверка радиационной защиты

Даже правильно подобранная дверь не обеспечит требуемый результат, если при установке нарушена конструкция защитного контура. Поэтому монтаж рентгенозащитного блока необходимо выполнять с соблюдением проектных решений.

Перед установкой проверяют размеры проёма, соответствие коробки и полотна спецификации, а также предусмотренные проектом узлы примыкания. При монтаже нельзя произвольно изменять конструкцию защитных элементов или выполнять обработку, способную нарушить целостность свинцового слоя.

После установки необходимо организовать предусмотренные проектом проверки радиационной защиты помещения. Они позволяют оценить фактические условия эксплуатации и выявить возможные недостатки защитного контура.

Для медицинского учреждения важно сохранить документы на оборудование и защитные конструкции, а также результаты необходимых проверок. Это упрощает дальнейшее обслуживание кабинета и подтверждение соответствия проектным требованиям.

Как заказать рентгенозащитные двери от производителя

При комплектации медицинского объекта удобнее выбирать дверь на основании технического задания, а не только каталожного описания. Это позволяет заранее согласовать защитные характеристики, конструкцию и комплектацию изделия.

При подготовке заявки рекомендуется указать:

• требуемый свинцовый эквивалент в миллиметрах Pb;

• размеры и конфигурацию дверного проёма;

• необходимость одно- или двупольного исполнения;

• требования к покрытию и фурнитуре;

• особенности монтажа и сопряжения с другими защитными конструкциями;

• проектную документацию или техническое задание, если они уже подготовлены.

Если необходимо рентгенозащитные двери купить от производителя для нового медицинского центра, поликлиники или диагностического отделения, начинать стоит с согласования технических параметров. Это помогает подобрать изделие под реальные условия объекта и избежать лишних затрат при комплектации.

BELWOODDOORS производит специальные рентгенозащитные дверные блоки по требованиям заказчика. Ознакомиться с конструкцией и доступными вариантами можно в карточке рентгенозащитной двери 3 Pb.

Часто задаваемые вопросы

1. Какой свинцовый эквивалент нужен для рентген-кабинета?

Значение определяется проектом радиационной защиты с учётом типа оборудования, рабочей нагрузки, планировки и назначения смежных помещений. Универсального значения для всех рентген-кабинетов нет.

2. Что означает маркировка 3 Pb на двери?

Она указывает на свинцовый эквивалент 3 мм Pb. Такая характеристика должна соответствовать требованиям проекта и условиям, для которых предусмотрена защитная конструкция.

3. Можно ли установить обычную медицинскую дверь в рентген-кабинете?

Обычная медицинская дверь не заменяет рентгенозащитную конструкцию, если проектом предусмотрена защита дверного проёма от ионизирующего излучения. В этом случае необходим специальный дверной блок с соответствующими защитными характеристиками.

4. Можно ли заказать двери в рентген-кабинет нестандартного размера?

Да, BELWOODDOORS изготавливает рентгенозащитные двери по индивидуальным требованиям, в том числе нестандартных размеров и в двупольном исполнении. При заказе необходимо согласовать размеры, свинцовый эквивалент и конструкцию защитных узлов.

5. Почему важно учитывать коробку и порог при выборе рентгенозащитной двери?

Защитные свойства должны сохраняться по всему дверному проёму. Если полотно соответствует требованиям, но в зоне коробки, притвора или порога остаются незащищённые участки, радиационная защита может оказаться недостаточной. Поэтому дверной блок необходимо оценивать как единую конструкцию.

Итог

Выбор рентгенозащитной двери начинается с расчёта радиационной защиты, а не с определения максимальной толщины свинца. Необходимо учитывать характеристики оборудования, планировку, назначение соседних помещений и конструкцию всего дверного блока.

При подборе двери проверяйте свинцовый эквивалент, защиту коробки и порога, конфигурацию створок и требования к монтажу. Такой подход позволяет обеспечить соответствие проекту и подобрать конструкцию для конкретного медицинского объекта.
